Masked Arrays (掩码数组)

您将做什么¶

使用 NumPy 的 masked arrays 模块来分析 COVID-19 数据并处理缺失值。

您将学到什么¶

• 您将了解什么是掩码数组以及如何创建它们

• 您将看到如何访问和修改掩码数组的数据

• 您将能够决定在某些应用程序中使用掩码数组是否合适

您将需要什么¶

• 对 Python 有基本了解。如果您想复习一下，请查看 Python 教程。

• 对 NumPy 有基本了解

• 要在您的计算机上运行绘图，您需要 matplotlib。

什么是掩码数组？¶

考虑以下问题。您有一个包含缺失或无效条目的数据集。如果您要对此数据进行任何类型的处理，并且想跳过或标记这些不需要的条目而不只是删除它们，您可能需要使用条件语句或以某种方式过滤数据。 numpy.ma 模块提供了与 NumPy ndarrays 相同的功能，并增加了结构以确保无效条目不被用于计算。

来自 参考指南

掩码数组是标准 numpy.ndarray 和一个 **mask** 的组合。mask 要么是 nomask，表示关联数组中的所有值都是有效的；要么是一个布尔数组，它为关联数组中的每个元素确定该值是否有效。当 mask 的一个元素是 False 时，关联数组中相应的元素是有效的，并称为未被掩码。当 mask 的一个元素是 True 时，关联数组中相应的元素称为被掩码（无效）。

我们可以将 MaskedArray 视为以下内容的组合：

• 数据，一个任何形状或数据类型的常规 numpy.ndarray；

• 一个与数据形状相同的布尔掩码；

• 一个 fill_value，一个可用于替换无效条目以返回标准 numpy.ndarray 的值。

它们何时有用？¶

在一些情况下，掩码数组比简单地消除数组中的无效条目更有用

• 当您想保留被掩码的值以供以后处理，而无需复制数组时；

• 当您必须处理多个数组，每个数组都有自己的掩码时。如果掩码是数组的一部分，您可以避免错误，代码也可能更紧凑；

• 当您有不同的缺失或无效值标志，并希望保留这些标志而不替换原始数据集中的值，但又不希望它们参与计算时；

• 如果您无法避免或消除缺失值，但又不想在您的操作中处理 NaN (Not a Number) 值时。

掩码数组也是个好主意，因为 numpy.ma 模块还附带了大多数 NumPy 统一函数 (ufuncs) 的特定实现，这意味着您仍然可以对掩码数据应用快速向量化函数和操作。输出将是一个掩码数组。我们将在下面看到一些实际操作的例子。

使用掩码数组查看 COVID-19 数据¶

从 Kaggle 可以下载一个包含 2020 年初 COVID-19 爆发的初始数据的数据集。我们将查看此数据的一个小子集，包含在文件 who_covid_19_sit_rep_time_series.csv 中。(注意，此文件已于 2020 年底被一个没有缺失数据的版本替换)。

import numpy as np
import os

# The os.getcwd() function returns the current folder; you can change
# the filepath variable to point to the folder where you saved the .csv file
filepath = os.getcwd()
filename = os.path.join(filepath, "who_covid_19_sit_rep_time_series.csv")

数据文件包含不同类型的数据，组织方式如下：

• 第一行是标题行，（大部分）描述了下方各行中数据的含义，从第四列开始，标题是观察日期。

• 第二行到第七行包含汇总数据，与我们要检查的数据类型不同，因此我们需要将其排除在我们将要使用的数据之外。

• 我们要处理的数值数据从第 4 列、第 8 行开始，一直延伸到最右边的列和最下面的行。

让我们探索该文件中的数据，了解前 14 天的记录。为了从 .csv 文件收集数据，我们将使用 numpy.genfromtxt 函数，确保我们只选择包含实际数字的列，而不是包含位置数据的最初四列。我们还跳过了该文件的前 6 行，因为它们包含我们不感兴趣的其他数据。另外，我们将提取此数据的日期和位置信息。

# Note we are using skip_header and usecols to read only portions of the
# data file into each variable.
# Read just the dates for columns 4-18 from the first row
dates = np.genfromtxt(
    filename,
    dtype=np.str_,
    delimiter=",",
    max_rows=1,
    usecols=range(4, 18),
    encoding="utf-8-sig",
)
# Read the names of the geographic locations from the first two
# columns, skipping the first six rows
locations = np.genfromtxt(
    filename,
    dtype=np.str_,
    delimiter=",",
    skip_header=6,
    usecols=(0, 1),
    encoding="utf-8-sig",
)
# Read the numeric data from just the first 14 days
nbcases = np.genfromtxt(
    filename,
    dtype=np.int_,
    delimiter=",",
    skip_header=6,
    usecols=range(4, 18),
    encoding="utf-8-sig",
)

在 numpy.genfromtxt 函数调用中，我们为数据的每个子集（整数 - numpy.int_ - 或字符字符串 - numpy.str_）选择了 numpy.dtype。我们还使用了 encoding 参数为文件选择了 utf-8-sig 编码（在 官方 Python 文档 中阅读有关编码的更多信息）。您可以从 参考文档 或 基本 IO 教程 中了解更多关于 numpy.genfromtxt 函数的信息。

探索数据¶

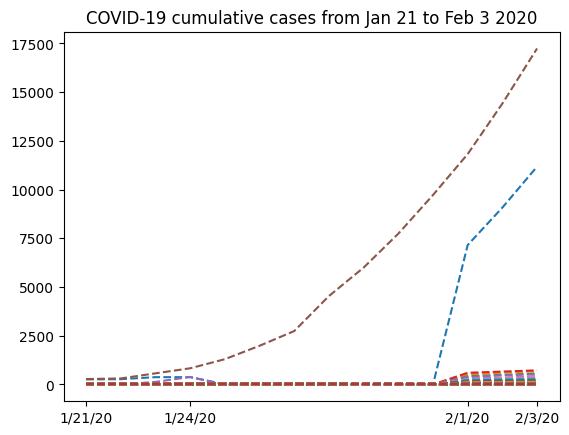

首先，我们可以绘制我们拥有的全部数据，看看它的样子。为了获得可读性强的图表，我们只选择一些日期在我们的 x 轴刻度 上显示。还请注意，在我们的绘图命令中，我们使用了 nbcases.T （nbcases 数组的转置），因为这意味着我们将文件中的每一行绘制为一条单独的线。我们选择绘制虚线（使用 '--' 线型）。有关更多信息，请参阅 matplotlib 文档。

import matplotlib.pyplot as plt

selected_dates = [0, 3, 11, 13]
plt.plot(dates, nbcases.T, "--")
plt.xticks(selected_dates, dates[selected_dates])
plt.title("COVID-19 cumulative cases from Jan 21 to Feb 3 2020")

从 1 月 24 日到 2 月 1 日，图表显示出奇怪的形状。了解这些数据来自哪里会很有趣。如果我们查看从 .csv 文件中提取的 locations 数组，我们可以看到我们有两列，第一列包含地区，第二列包含国家名称。然而，只有前几行包含中国省份名称的数据。在此之后，我们只有国家名称。因此，将中国的所有数据分组到一个单独的行中是有意义的。为此，我们将从 nbcases 数组中仅选择 locations 数组的第二项对应中国（China）的行。接下来，我们将使用 numpy.sum 函数对所有选定的行求和（axis=0）。另外请注意，第 35 行对应于该国每天的总计数。由于我们想从省份数据中自己计算总和，所以我们必须先从 locations 和 nbcases 中删除该行。

totals_row = 35
locations = np.delete(locations, (totals_row), axis=0)
nbcases = np.delete(nbcases, (totals_row), axis=0)

china_total = nbcases[locations[:, 1] == "China"].sum(axis=0)
china_total

这个数据有问题——我们在累积数据集中不应该有负值。怎么回事？

缺失数据¶

查看数据，我们发现：有一段时间 **缺失数据**

nbcases

我们看到的所有 -1 值都来自 numpy.genfromtxt 尝试从原始 .csv 文件读取缺失数据。显然，我们不希望将缺失数据计算为 -1 ——我们只想跳过这个值，这样它就不会干扰我们的分析。导入 numpy.ma 模块后，我们将创建一个新数组，这次掩码无效值。

from numpy import ma

nbcases_ma = ma.masked_values(nbcases, -1)

如果我们查看 nbcases_ma 掩码数组，这就是我们所拥有的

nbcases_ma

我们可以看到这是一种不同的数组。如引言中所述，它具有三个属性（data、mask 和 fill_value）。请记住，mask 属性的值为 True 的元素对应于**无效**数据（在 data 属性中用两个破折号表示）。

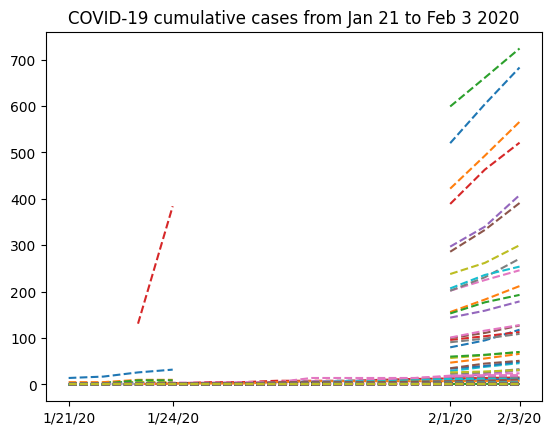

让我们尝试查看排除第一行（中国湖北省的数据）后的数据，以便更仔细地查看缺失数据。

plt.plot(dates, nbcases_ma[1:].T, "--")
plt.xticks(selected_dates, dates[selected_dates])
plt.title("COVID-19 cumulative cases from Jan 21 to Feb 3 2020")

现在我们的数据已被掩码，让我们尝试对中国的所有病例进行求和。

china_masked = nbcases_ma[locations[:, 1] == "China"].sum(axis=0)
china_masked

请注意，china_masked 是一个掩码数组，因此它具有与常规 NumPy 数组不同的数据结构。现在，我们可以直接通过 .data 属性访问其数据。

china_total = china_masked.data
china_total

这样好多了：不再有负值。但是，我们仍然可以看到，在某些日期，累积病例数似乎在下降（例如从 835 到 10），这与“累积数据”的定义不符。如果我们更仔细地查看数据，我们可以看到，在中国大陆缺失数据的时期，香港、台湾、澳门和中国“未指定”地区的有效数据。也许我们可以从中国的总病例数中删除这些，以便更好地理解数据。

首先，我们将确定中国大陆地区在列表中的索引。

china_mask = (
    (locations[:, 1] == "China")
    & (locations[:, 0] != "Hong Kong")
    & (locations[:, 0] != "Taiwan")
    & (locations[:, 0] != "Macau")
    & (locations[:, 0] != "Unspecified*")
)

现在，china_mask 是一个布尔值数组（True 或 False）；我们可以使用掩码数组的 ma.nonzero 方法来检查我们想要的索引是否正确。

china_mask.nonzero()

现在我们可以正确地对中国大陆的条目求和了。

china_total = nbcases_ma[china_mask].sum(axis=0)
china_total

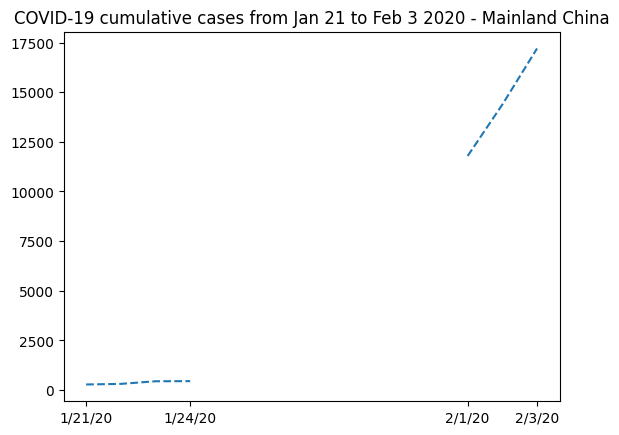

我们可以用这些信息替换数据，并绘制一张新图，重点关注中国大陆。

plt.plot(dates, china_total.T, "--")
plt.xticks(selected_dates, dates[selected_dates])
plt.title("COVID-19 cumulative cases from Jan 21 to Feb 3 2020 - Mainland China")

显然，掩码数组是这里的正确解决方案。如果没有误传曲线的演变，我们就无法表示缺失的数据。

拟合数据¶

我们可以想到的一个可能性是插值缺失数据来估算一月底的病例数。请注意，我们可以使用 .mask 属性来选择被掩码的元素。

china_total.mask
invalid = china_total[china_total.mask]
invalid

我们也可以通过对这个掩码使用逻辑非来访问有效条目。

valid = china_total[~china_total.mask]
valid

现在，如果我们想为这些数据创建一个非常简单的近似，我们应该考虑无效数据周围的有效条目。因此，我们首先选择数据有效的日期。请注意，我们可以使用 china_total 掩码数组的掩码来索引日期数组。

dates[~china_total.mask]

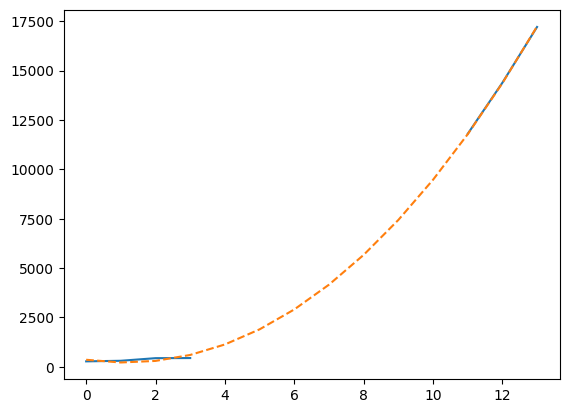

最后，我们可以使用 `numpy.polynomial` 包的 拟合功能 来创建一个三次多项式模型，该模型尽可能好地拟合数据。

t = np.arange(len(china_total))
model = np.polynomial.Polynomial.fit(t[~china_total.mask], valid, deg=3)
plt.plot(t, china_total)
plt.plot(t, model(t), "--")

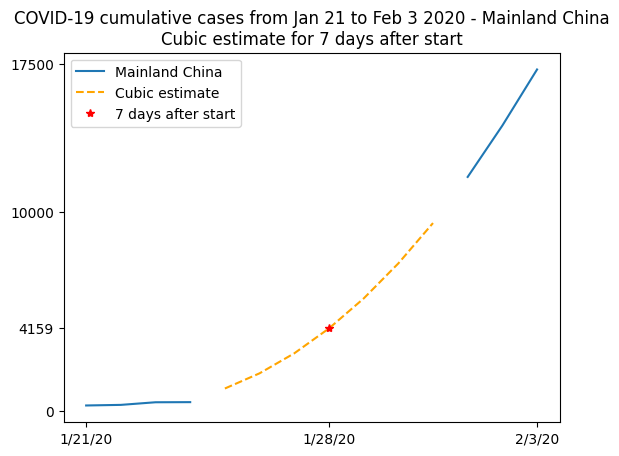

这张图不太容易读，因为线条似乎重叠在一起，所以我们将其在一个更详细的图中总结。当数据可用时，我们将绘制真实数据，并显示不可用数据的三次拟合，使用此拟合来计算 2020 年 1 月 28 日（即记录开始 7 天后）观察到的病例数的估计值。

plt.plot(t, china_total)
plt.plot(t[china_total.mask], model(t)[china_total.mask], "--", color="orange")
plt.plot(7, model(7), "r*")
plt.xticks([0, 7, 13], dates[[0, 7, 13]])
plt.yticks([0, model(7), 10000, 17500])
plt.legend(["Mainland China", "Cubic estimate", "7 days after start"])
plt.title(
    "COVID-19 cumulative cases from Jan 21 to Feb 3 2020 - Mainland China\n"
    "Cubic estimate for 7 days after start"
)

实践中¶

• 使用 numpy.genfromtxt 添加 -1 到缺失数据不是问题；在这种特定情况下，用 0 替换缺失值可能也可以，但我们稍后会看到，这远非一个通用的解决方案。此外，可以通过使用 usemask 参数来调用 numpy.genfromtxt 函数。如果 usemask=True，numpy.genfromtxt 将自动返回一个掩码数组。

进一步阅读¶

本教程中未涵盖的主题可以在文档中找到。

• 硬掩码 vs. 软掩码

• numpy.ma 模块

参考¶

• Ensheng Dong, Hongru Du, Lauren Gardner, An interactive web-based dashboard to track COVID-19 in real time, The Lancet Infectious Diseases, Volume 20, Issue 5, 2020, Pages 533-534, ISSN 1473-3099, Dong et al. (2020).
